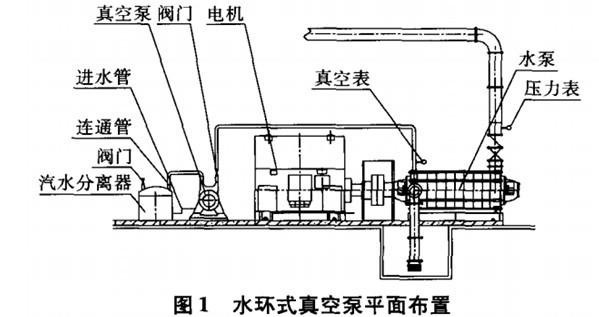

水環泵系統是由真空泵、聯軸器、汽水分離器及管路構成。水環式真空泵借助旋轉的葉輪，使水構成旋轉液環，經過液環將抽吸的氣體緊縮排出，然后取得真空。水環式真空泵排水系統平面布置見圖1。

使用水環泵將吸水管內的氣體抽出，以便在關閉吸水管及泵體內構成真空，發作負壓，將水由吸水井內抽入泵體。灌水方向由下向上，使吸水管及泵體內的真空度安穩，滿意了排水泵發動時對真空度的請求。

使用真空泵在排水系統中的效果原理，滿意排水系統的使用請求，提高了排水系統的工作功率，達到了規劃請求。一起改進了補水方法，減少了勞動強度。水環式真空泵與原排水系統對比，具有以下優勢:

①改進排水泵的發動方法，為排水系統完成自動化遠程操控供給了條件;

②杜絕了汽蝕景象的發作，有利于平時保養;

③簡化了發動程序，減小了發動水泵時的勞動強度;

④使用真空泵能夠撤銷底閥，避免了底閥維修，提高了排水功率。
